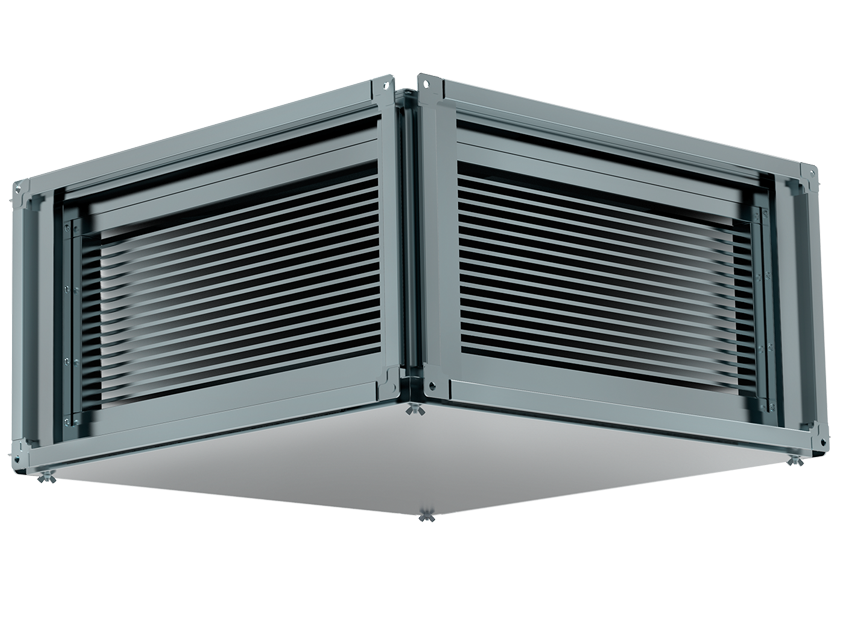

Пластинчатый рекуператор линейки SHUFT RHPr для прямоугольных каналов создан на основе тепловых кассет HEATEX (Швеция). Он предназначен для переноса тепла между вытяжным и приточным вентиляционными каналами (при физическом разделении воздушных потоков), что позволяет экономить энергию на отопление.
В кассете потоки входящего и выходящего воздуха, разделённые листами теплопроводящей алюминиевой фольги, движутся друг навстречу другу, обмениваясь теплом. В результате нагретый выходящий воздух отдаёт тепло холодному входящему, на его последующий подогрев до нужной температуры потребуется гораздо меньше тепла. Эффективность рекуперации может достигать 70%.
Данные рекуператоры являются энергоэффективным решением для канальных систем вентиляции и позволяет экономить на энергозатратах.
Особенности и преимущества Shuft RHPr 400x200:
- Корпус из оцинкованной стали не менее 0,7 мм с фланцевыми соединениями
- Теплообменная кассета из алюминиевых пластин толщиной 0,2 мм специальной структуры и геометрии
- Съемный дренажный поддон из оцинкованной стали
- Патрубок G1/2" для отвода конденсата с крепежной гайкой (монтируется на месте)
Монтаж
- Внутри помещения
- В прямоугольные каналы с помощью отводов
- В горизонтальных каналах на подвесах поддоном вниз для обеспечения отвода конденсата
- Расстояние до решетки, отвода или другого вентустройства на выходе должно быть не менее 3 диагональных размеров сечения
- Патрубок отвода конденсата рекомендуется смонтировать по центру поддона, а при больших скоростях воздуха — и дополнительно в нижней точке воздуховода на выбросе воздуха либо использовать каплеуловитель
- При монтаже в вертикальных каналах патрубок в воздуховоде обязателен
- Для сохранения эффективности рекуперации рекомендуется в обоих каналах использовать фильтры до рекуператора.
